Planschleifvorrichtung 2-50
-

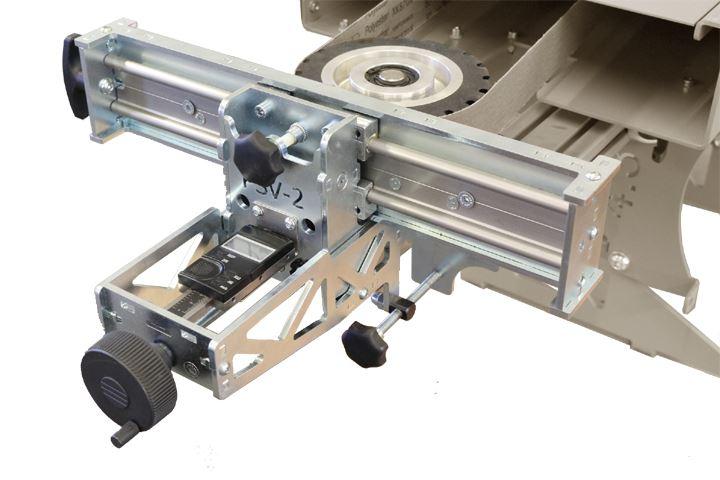

Planschleifvorrichtung 2 in Arbeitsposition, gut zu sehen sind die Kurbel für die Zustellung, Feststellschraube, T-Griff und Messskala.
-

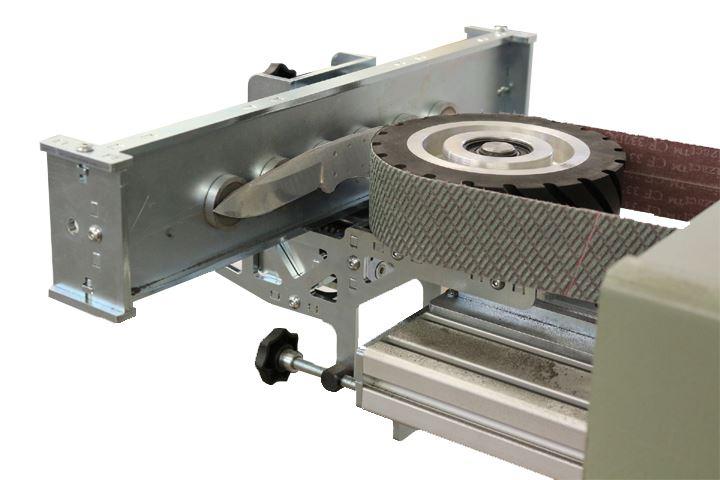

Ansicht von hinten links, mit aufgespanntem Werkstück.
-

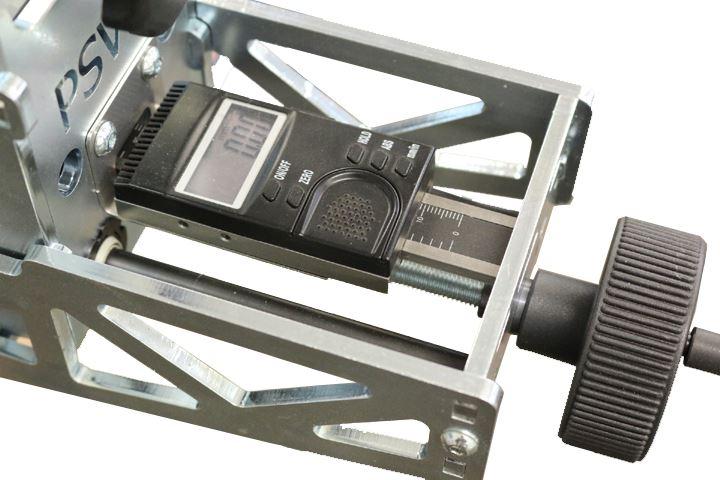

Ein Linearmessinstrument ermöglicht Nullpunkteinstellung, inkrementale und absolute Wegmessung im 1/100.stel-Bereich. Die Lage im Inneren des Rahmens schützt es vor Schäden.
-
... auch zusammen mit der Sprühvorrichtung 2► verwendbar
-
Die Planschleifvorrichtung 2 dient zum exakten Schleifen von geraden Flächen mit permanentmagnetischer Spannung des Werkstücks. Die Befestigung erfolgt wie bei den anderen Module über eine Ø20mm Achse. Das Kontaktrad ist in die Vorrichtung integriert, kann aber auch ausgespannt und separat verwendet werden. Die Zustellung erfolgt über eine Gewindespindel mit Kurbel. Um das Gewindespiel zum Schlitten hin zu eliminieren, wird mit einer Druckfeder vorgespannt. Zudem ist es möglich, die Spindel selbst spielfrei einzustellen. Zusammen mit der digitalen Messeinrichtung kann so die Zustellung im Hundertstelbereich erfolgen. Die Führungen der Schleif- und Zustellbewegung sind für die Arbeit in einer abrasiven Umgebung ausgelegt.
Die eigentliche Schleifbewegung wird von Hand über den, seitlich am Schleiftisch befestigten, T-Griff ausgeführt. Eine Feststellbremse verhindert beim Einstellen ungewollte Bewegungen des Tisches.
Der maximale Schleifweg beträgt 350 mm.
Lieferung inkl. Montagematerial.
Zurück zur Maschinenübersicht 50mm►
Wichtig!
Wichtig:
Für die Verwendung der Planschleifvorrichtung ist der Kipprahmen erforderlich. NICHT in vertikaler Position arbeiten, da das Eigengewicht des Schlittens diesen schlagartig nach unten zieht.
Wichtig: Es wird vorausgesetzt, dass die Schleifmaschine, an die die Planschleifvorrichtung montiert wird, fest auf einer stabilen Werkbank oder Untergestell verschraubt ist, um die angestrebte Genauigkeit zu erreicht. Ist der Unterbau instabil, kipplig oder unbefestigt kann ein genaues Arbeiten nicht gewährleistet werden
Technische Änderungen sind vorbehalten!
Planschleifvorrichtung 2-50
| Artikelnummer: | 0000005083 |
zum Parallelschleifen...
563,90 €
Inkl. 19 % USt. zzgl. Versand
Sofort ab Lager
So geht's: Der Zusammenbau...
