Sprühvorrichtung 3

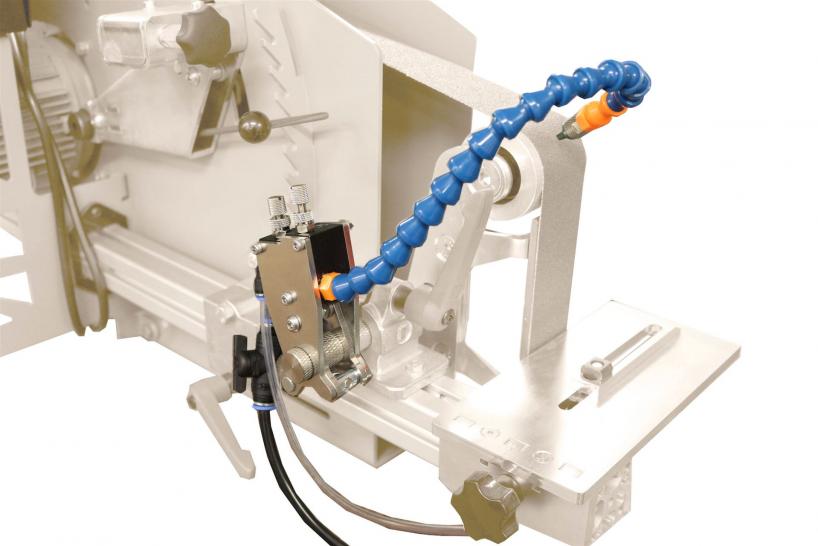

Die Sprühvorrichtung 3 am Modell 5.3...
Deckel des Vorratsbehälters mit Rückschlagventil und Sinterfilter
... der geschlossene 2l-Vorratsbehälter ...

Mit der Sprühvorrichtung 3 stellen wir nun auch Besitzern oder Interessenten des Modells 5 die Möglichkeit des Nassschleifens zur Verfügung. So kann zum Beispiel eine Wärmeeintrag in das Werkstück vermieden werden. Zudem wird beim Aufbringen eines feinen Nebels feiner Staub weitgehend gebunden und abgeführt. Es wird dazu der gleiche Sprühkopf eingesetzt, der auch bei der Schleifvorrichtung 2 Verwendung findet.

Die Vorrichtung saugt mittels Druckluft und Venturi-Prinzip das zu sprühende Medium (Wasser, Schleiföl oder Emulsion) an und erzeugt an der Austrittsdüse einen feinen Nebel. Ein vorgeschalteter Filter hält dabei Partikel, die die Düse verstopfen könnten, zurück. Durch Verstellen der beiden Drosselschrauben kann die Tropfengröße eingestellt werden.

Dabei gilt:
- viel Druck, wenig Medium → kleine Tropfen
- wenig Druck, viel Medium → große Tropfen

Mit einem weiteren Ventil kann die Pressluft abgesperrt werden. So wird vermieden, dass die Pressluft mit dem Drosselventil abgeschaltet werden muss. Die Einstellungen an den Drossel müssen so nicht verändert werden. Ein Ventil im Ansaugschlauch vermeidet dann den Rückfluss des Mediums in den Vorratsbehälter. Die Montage erfolgt mit einer, im Halter integrierten, Zwinge. So kann sie auch mit Fremdfabrikaten verwendet werden, die über Ø20mm-Achsen verfügen.

zurück zur Maschinenübersicht►

Lieferumfang:

Sprühkopf mit Ventilen für Luft und Sprühmedium
Absperrventil für Pressluft
Düsenkopf an flexiblem Arm (340mm lang)
Schläuche für Luft und Sprühmedium
Sinterfilter und Rücklaufsperre im Ansaugschlauch
6,3mm Standard-Luftkupplung
2l Vorratsbehälter
Befestigungszwinge für Ø20mm-Achsen

Wichtig!

Verwendbar mit den Bandschleifmaschinen der 5er- und 4er-Serie oder Fremdfabrikaten mit Ø20mm-Achse.

Es wird ein Kompressor mit min. 8 bar Luftdruck benötigt.
Technische Änderungen sind vorbehalten!
